Nieuwe regels bouwmeterkasten nu ook voor bestaande bouwkasten

Geschreven door Ronald 30-06-2017 0 Reacties

bouwmeterkasten ombouwen



Eerder schreven wij al dat de eisen die aan nieuwe bouwmeterkasten worden gesteld, met ingang van 2017 sterk zijn gewijzigd. Waar de bestaande bouwkasten eerst nog 'vrijuit gingen', zullen deze met ingang van 1 juli 2017 óók aan de nieuwe eisen moeten voldoen. Voldoen deze daar niet aan, dan zal de netbeheerder de nieuwe aansluiting niet langer gereedmaken. Een behoorlijke tegenvaller dus, die je eenvoudig kunt voorkomen.



Ombouwset bouwmeterkast is voordelige oplossing

Samen met onze leverancier hebben we een speciale ombouwset voor bouwkasten samengesteld. Het belangrijkste onderdeel van deze complete set is natuurlijk de speciale module voor de hoofdschakelaar. Deze komt in de plaats van de oude en verboden noodschakelaar aan de buitenzijde. Niet verplicht maar in feite onmisbaar, is de speciale stickerset met twee waarschuwingsstickers en twee calamiteitenstickers.



De belangrijkste wijzigingen van de bouwmeterkast

  • De hoofschakelaar aan de buitenzijde moet worden verwijderd en verplaatst naar binnen in het gebruikerscompartiment
  • Aan de buitenzijde van de bouwmeterkast moet een sticker worden geplakt met de contactgegevens van de contactpersoon
  • Het meterbord dient te worden verplaatst opdat er bij een horizontale opstelling een ruimte van 600 x 550 x 250 mm overblijft voor de netbeheerder
  • Alle verplichte wijzigingen zijn rood gemarkeerd in deze officiële brochure



Stappenplan bouwmeterkast ombouwen

Met het doorlopen van onderstaande stappen kun je zelf redelijk eenvoudig de bouwmeterkast ombouwen.

  1. Hoofdschakelaar losmaken van de kast
  2. Plank uit de kast halen
  3. Gaten in de kast van de hoofdschakelaar dichtmaken
  4. Draden van de hoofdschakelaar naar de aardlekschakelaars losmaken en verwijderen
  5. Zijde van het energiebedrijf helemaal leegmaken, behalve de trekontlasting
  6. Boven in het midden van de module behuizing de wartel M25 plaatsen
  7. Boven rechts van de module behuizing de wartel M16 plaatsen
  8. Aardlekschakelaars naar rechts schuiven en de faserail 2 x 4 ME verwijderen
  9. De lastschakelaar 63A/4p railmontage links van de aardlekschakelaars plaatsen
  10. 1,3 mtr kabel RV-K 4 x 10 mm² in de wartel M25 steken en onder het eerste din-railtje doorsteken tot aan de bovenzijde van de lastschakelaar
  11. Faserail 3 x 4 ME onder de schroeven van de aardlekschakelaar en de lastschakelaar steken en alle schroeven weer vastdraaien
  12. Kabel bovenin de lastschakelaar steken en vastdraaien
  13. Din-railtje met aardblokje rechts op de plank plaatsen
  14. 80 cm montagesnoer soepel H07V2-K 10 mm² gl/gr in wartel M16 steken en aansluiten op de aarde in de module behuizing
  15. Schroeftyraphouders plaatsen, 80 cm montagesnoer soepel H07V2-K 10 mm² gl/gr aansluiten op het aardblokje dat op de din-rail zit en draad vastzetten met tyraps aan schroeftyraphouders
  16. Alles goed doormeten vanaf voedingskabel tot aan uitgangen of fasen/nul/aarde goed zijn aangesloten
  17. Module behuizing sluiten en ‘HOOFDSCHAKELAAR’-sticker boven de lastschakelaar plakken
  18. Plank in kast terugzetten, let op: de plank komt nu aan de zijde voorbij de gezette zincor plaat te zitten
  19. Zet tussen de 4 hoeken in de kast en de plaat de 2 verdiepingsbalkjes (l x b x h) 71 x 2,5 x 4 cm, zodat je een diepte krijgt van 25 cm van de plank tot aan de binnenzijde deur
  20. Schroef de balkjes met de plank tegelijk vast door de gaten van de 4 hoeken, let op dat de schroeven niet te lang zijn
  21. De kast voldoet nu aan de nieuwe eisen “Netbeheer Nederland Brochure Bouwkasten klein 12-16"

Dit stappenplan downloaden en/of uitprinten?



Download ombouwprocedure



Na het ombouwen van je bouwmeterkast ziet deze er als volgt uit:



Ook interessant
Aantal Amperes en draaddikte van krachtstroomkabels

Aantal Amperes en draaddikte van krachtstroomkabels

Ronald 07-12-2013 0
De dikte van de aders van een krachtstroomkabel is van cruciaal belang. Als je een te sterke stroom door een te dunne kabel stuurt, krijg je oververhi...
Lees meer

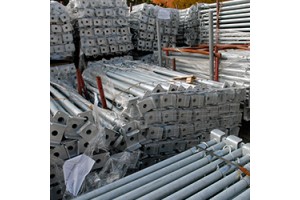

Belasting en draagkracht van schroefstempels
